Cuando se arma el acero de refuerzo de un muro, una columna, una pilastra o una trabe, el reto cambia por completo respecto al de una losa. En una losa, la gravedad ayuda: la silleta sostiene la varilla a cierta altura sobre el piso y el concreto se vacía desde arriba. En un elemento vertical, en cambio, el separador tiene que hacer un trabajo mucho más exigente: resistir la presión lateral del concreto fresco durante el colado, mantener el acero perfectamente centrado dentro de la sección y, al mismo tiempo, no dejar marcas visibles en el acabado final del elemento.

Para resolver esta necesidad específica, SURMAC México desarrolló el Separador DM10, uno de los productos de su línea especializada en muros, columnas, pilastras y trabes. En esta guía te explicamos a fondo qué es, cómo funciona, en qué elementos se usa, cómo se instala correctamente, cuántas piezas necesitas por metro cuadrado y qué errores evitar al trabajar con él.

¿Qué es el Separador DM10?

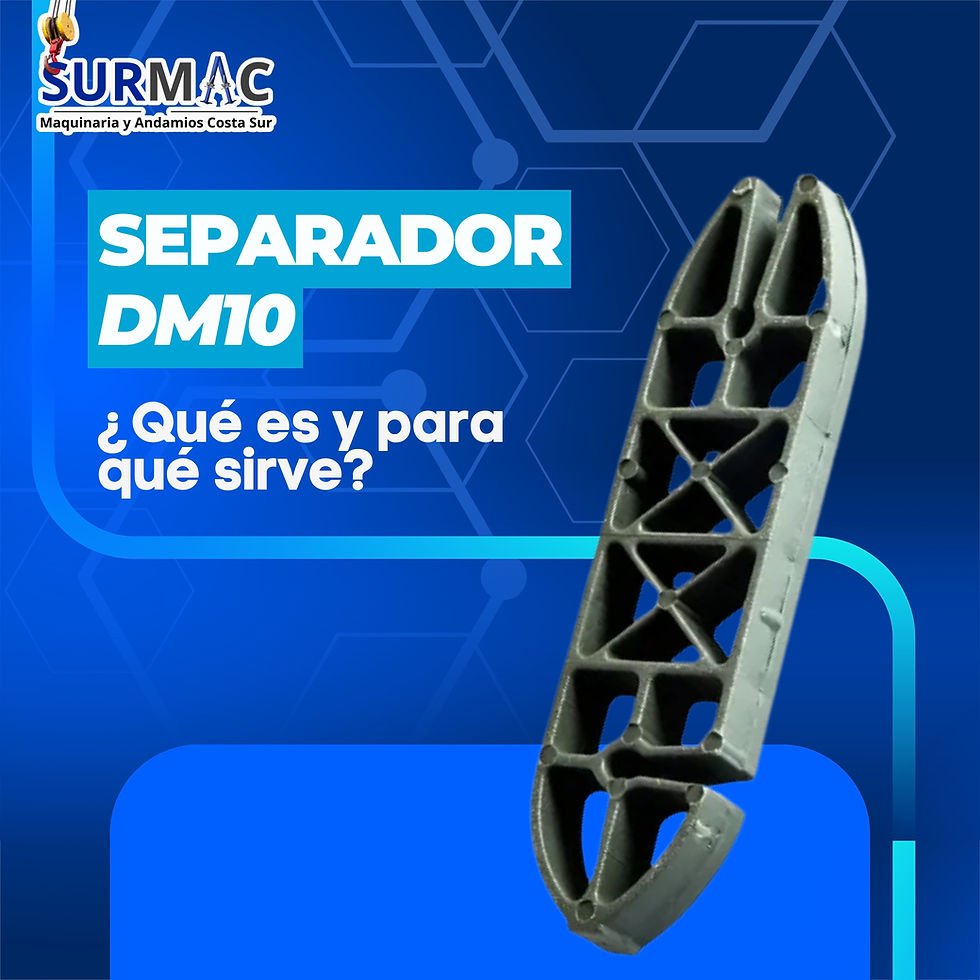

El Separador DM10 es un disco separador de acero de refuerzo, identificado con el SKU DM10 dentro del catálogo de SURMAC México. Su función es mantener el acero en la posición exacta que exige el cálculo estructural, ofreciendo una resistencia y estabilidad muy superiores a las de un separador convencional para elementos horizontales.

Su geometría circular es la clave de su funcionamiento: al ser un disco y no una silleta puntual, distribuye la presión del concreto de forma uniforme contra la cimbra, en lugar de concentrarla en un solo punto. Esto evita que el concreto empuje el acero fuera de su posición durante el vaciado, algo que resulta crítico en elementos verticales donde la presión hidrostática del concreto fresco puede llegar a ser considerable, especialmente en muros de gran altura.

Además, el material y el color del disco están pensados para que, una vez desmoldado el concreto, la huella del separador sea prácticamente invisible. Esto lo hace especialmente adecuado para acabados de concreto aparente, donde no habrá ningún recubrimiento posterior que disimule imperfecciones.

Ficha técnica del Separador DM10

Característica	Detalle
SKU	DM10
Altura a calzar	2.5 cm
Calibre de acero compatible	Malla electrosoldada
Piezas por empaque	1,000
Peso por empaque	10.10 kg
Tipo de elemento	Vertical (muros, columnas, pilastras, trabes)
Acabado recomendado	Concreto aparente

¿Cómo funciona un separador vertical y en qué se diferencia de una silleta?

Es una confusión común pensar que "separador" y "silleta" son sinónimos exactos, pero en la práctica cumplen funciones distintas según el elemento:

Aspecto	Silleta (elemento horizontal)	Separador DM10 (elemento vertical)
Fuerza principal a resistir	Peso propio del armado y del personal	Presión lateral del concreto fresco
Geometría típica	Piramidal o lineal	Circular tipo disco
Orientación de instalación	Sobre el piso, cimbra o firme	Contra la cara interna de la cimbra vertical
Riesgo si falla	Recubrimiento insuficiente en la parte inferior	Desplazamiento del acero hacia la cara del muro, marca visible en el acabado
Ejemplo de uso	Losas, firmes, entrepisos	Muros, columnas, pilastras, trabes

En otras palabras: mientras que una silleta "sostiene" al acero contra la gravedad, un separador vertical como el DM10 "contiene" al acero contra el empuje lateral del concreto y lo mantiene pegado a la posición correcta dentro del molde o cimbra.

¿Para qué sirve el Separador DM10? Aplicaciones específicas

1. Muros de concreto

En muros —ya sean de contención, de carga o divisorios— el DM10 mantiene la malla electrosoldada centrada dentro de la sección. Por ejemplo, en un muro de contención de 3 metros de altura, la columna de concreto fresco ejerce una presión hidrostática considerable en la parte baja del colado; si el separador cede, el acero se recorre hacia la cara del muro, reduciendo el recubrimiento justo en la zona donde más se necesita protección contra la corrosión (la parte inferior, en contacto con el terreno o la humedad).

2. Columnas

En columnas de sección media, el separador evita que el armado se desplace hacia la cimbra durante el colado, algo especialmente delicado en columnas con alta cuantía de acero (muchas varillas dentro de una sección relativamente pequeña), donde el espacio disponible para maniobrar es limitado y cualquier desplazamiento del armado puede generar recubrimientos desiguales alrededor de la columna.

3. Pilastras

Al igual que en columnas, en pilastras —esos refuerzos verticales adosados a un muro— el DM10 mantiene el acero correctamente posicionado, resistiendo la presión lateral sin ceder ni desplazarse, incluso cuando la pilastra combina distintos calibres de varilla.

4. Trabes

En trabes, donde el elemento trabaja a flexión y cortante simultáneamente, mantener el acero de refuerzo en la posición exacta definida por el cálculo estructural es determinante. Un desplazamiento de apenas un par de centímetros en el peralte efectivo de una trabe puede modificar su capacidad de carga real respecto a la calculada en el proyecto.

¿Por qué el DM10 funciona bien en concreto aparente? Tres factores clave

El concreto aparente es, quizás, el escenario más exigente para cualquier separador, porque no hay aplanado ni recubrimiento posterior que corrija un error. El DM10 responde a este reto gracias a:

Geometría circular: distribuye la presión de forma pareja contra la cimbra, evitando puntos de mayor desgaste o marcas visibles concentradas en un solo lugar.

No transfiere humedad capilar: esto es clave para evitar manchas de humedad que, con el tiempo, aparecen en la cara expuesta del elemento si el separador permite el paso de agua a través de su cuerpo.

Resiste la presión hidrostática del concreto fresco: mantiene su posición firme durante todo el colado, sin deformarse, lo que evita variaciones de recubrimiento visibles al desmoldar.

Guía de instalación del Separador DM10

Confirma el recubrimiento especificado. Revisa el proyecto estructural: el DM10 está calibrado para 2.5 cm de altura a calzar, así que verifica que coincida con lo requerido para tu elemento.

Habilita la malla electrosoldada sobre el área de trabajo antes de colocar la cimbra, dejando accesible la cara donde irán los separadores.

Distribuye los discos DM10 sobre la malla, siguiendo un patrón uniforme (más adelante te damos una referencia de cantidad por m²).

Cierra la cimbra, verificando que los discos queden en contacto firme contra la cara interna del molde, sin huecos ni piezas mal asentadas.

Cuela por etapas si el muro es de gran altura. En muros altos, colar en dos o más etapas reduce la presión hidrostática acumulada sobre los separadores de la parte baja, disminuyendo el riesgo de desplazamiento del armado.

Verifica al desmoldar. Revisa la cara aparente en busca de manchas o marcas; esto te permite corregir la técnica de colocación antes del siguiente colado si es necesario.

¿Cuántos Separadores DM10 necesito? Ejemplo de cálculo

Como referencia general, en elementos verticales con malla electrosoldada se recomienda una distribución aproximada de 4 a 6 separadores por metro cuadrado de cara de cimbra, ajustando según la altura del muro y la presión esperada del colado. Tomando esa referencia:

Área de muro (una cara)	Cantidad estimada de Separadores DM10
20 m²	80 – 120 piezas
50 m²	200 – 300 piezas
100 m²	400 – 600 piezas

Recuerda que esta cifra es orientativa. La cantidad exacta siempre debe validarla el ingeniero estructurista o residente de obra, considerando la altura del muro, el calibre del armado y la presión de colado esperada.

Errores comunes al usar separadores en elementos verticales

Usar una silleta horizontal en un muro. Al no estar diseñada para resistir presión lateral, puede ceder durante el colado y comprometer el recubrimiento.

Distribuir los separadores de forma irregular. Genera zonas con más soporte que otras, lo que se traduce en variaciones de recubrimiento visibles en el acabado.

No ajustar la cantidad de piezas a la altura del muro. A mayor altura, mayor presión hidrostática acumulada en la parte baja, por lo que ahí suele requerirse mayor densidad de separadores.

Colar de golpe un muro muy alto sin etapas intermedias, aumentando el riesgo de desplazamiento del armado en zonas donde el separador trabaja al límite de su resistencia.

El DM10 dentro del catálogo de separadores verticales de SURMAC México

El DM10 no es el único producto de esta línea. Dentro del catálogo de SURMAC México para muros, columnas y trabes también encontrarás el Separador MC80, con una altura de calzado de 4 cm y compatibilidad con varilla del No. 5, pensado para elementos donde se requiere un mayor recubrimiento que el que ofrece el DM10. Tener distintas alturas dentro de la misma familia de productos te permite elegir el separador correcto según el recubrimiento que exija cada proyecto, sin sacrificar el acabado final.

Preguntas frecuentes sobre el Separador DM10

¿El DM10 sirve para varilla o solo para malla electrosoldada?

 Está diseñado específicamente para malla electrosoldada. Si tu proyecto requiere varilla de mayor calibre, el Separador MC80 (compatible hasta el No. 5) puede ser la opción adecuada.

¿Se puede usar en muros de gran altura?

 Sí, pero se recomienda ajustar la densidad de piezas y considerar colar por etapas para reducir la presión acumulada sobre los separadores de la parte inferior.

¿Deja marca en el concreto aparente?

 Su diseño está pensado para que la huella sea prácticamente invisible una vez desmoldado, siempre que la instalación se haya hecho correctamente y en contacto firme con la cimbra.

SURMAC México: separadores confiables para elementos verticales

En SURMAC México fabricamos y distribuimos silletas, discos separadores, capuchones de seguridad y accesorios plásticos para la construcción, con envíos a toda la República Mexicana. El Separador DM10 forma parte de nuestra línea especializada en muros, columnas, pilastras y trabes, pensada para proyectos donde tanto la resistencia estructural como el acabado final son prioritarios.

Si tu proyecto incluye muros de concreto aparente, columnas o trabes, nuestros asesores pueden ayudarte a definir si el DM10 es la opción correcta, calcular la cantidad de piezas que necesitas según el área y la altura de tu elemento, y confirmar si requieres otro modelo dentro de nuestra línea de separadores verticales.
