Las pilas y los muros Milán son elementos de cimentación profunda que se construyen bajo condiciones muy distintas a las de una losa o una trabe convencional: el acero se introduce directamente en una perforación llena de lodo bentonítico o en una excavación vertical, y el concreto se cuela muchas veces por tubería, a metros de profundidad, sin que nadie pueda verificar visualmente lo que ocurre dentro del elemento. En ese contexto, el separador que sostiene el armado deja de ser un simple accesorio: se convierte en la única garantía de que el acero quede correctamente posicionado dentro del terreno. Para este tipo de trabajo existe el Separador PIL75.

¿Qué es el Separador PIL75?

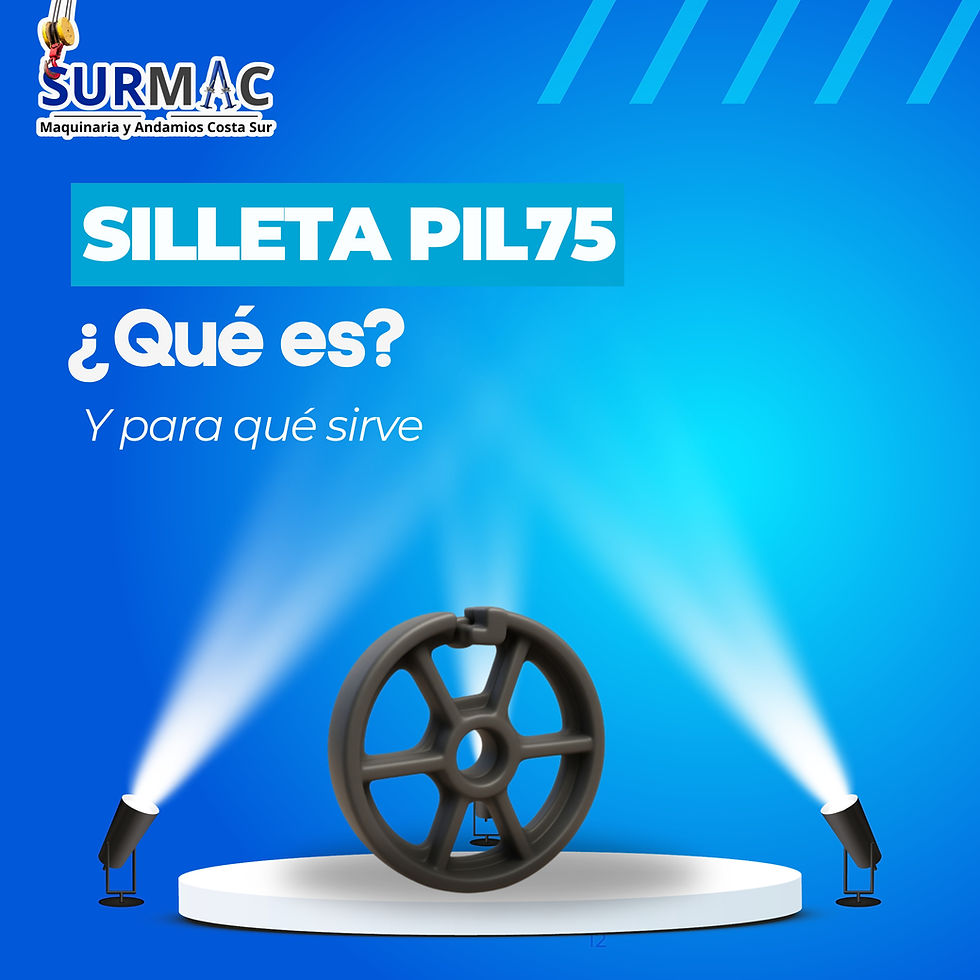

El Separador PIL75, también conocido por su variante DP300, es un disco separador lateral de gran resistencia, diseñado específicamente para trabajar en pilas, pilotes y muros Milán o de contención. Su nombre hace referencia a la altura de recubrimiento que proporciona: 7.5 centímetros, una medida mayor a la que se utiliza en elementos superficiales, y que responde a las condiciones más agresivas a las que está expuesto el acero en cimentaciones profundas.

A diferencia de las silletas horizontales que se usan en losas, el PIL75 tiene forma de disco y se coloca de manera perimetral alrededor del armado circular de la pila, cumpliendo una doble función que ningún otro tipo de separador logra combinar de la misma manera.

Las dos funciones del Separador PIL75

1. Facilita el hincado de la pila en el terreno. Cuando el armado de acero se introduce dentro de la perforación —ya sea por gravedad o con ayuda de una grúa— el separador actúa como una guía que reduce la fricción entre el acero y las paredes del terreno, permitiendo que la jaula de refuerzo descienda de forma uniforme sin atorarse ni desviarse de su eje vertical.

2. Proporciona el recubrimiento requerido. Una vez que el armado está en su posición final, el PIL75 mantiene una separación constante de 7.5 cm entre el acero y las paredes de la perforación, garantizando que, al colar el concreto, el refuerzo quede protegido de manera uniforme en toda la profundidad del elemento, algo que sería imposible verificar o corregir después de que la pila ya está colada.

¿Por qué su diseño es diferente al de otros separadores?

El Separador PIL75 tiene una cara amplia, pensada específicamente para tener mayor contacto con el terreno. Esta característica no es un detalle menor: en una perforación, el separador no se apoya sobre una cimbra rígida y nivelada como en una losa, sino contra las paredes de un terreno que puede tener irregularidades, presencia de agua o lodo de perforación. Una cara de contacto amplia distribuye mejor la carga sobre esas paredes irregulares, evitando que el separador se hunda parcialmente en el terreno y pierda su función de guía.

A esto se suma su capacidad de carga de 550 kg/cm², muy superior a la de un separador convencional para losas o entrepisos. Esta resistencia es necesaria porque, durante el hincado de la jaula de refuerzo, el separador soporta tanto el peso del armado en descenso como la fricción lateral contra las paredes del terreno, dos fuerzas que no están presentes en un colado horizontal convencional.

¿Para qué sirve exactamente en pilas y muros de contención?

En pilas y pilotes, el Separador PIL75 se distribuye alrededor de la jaula de refuerzo circular, manteniéndola centrada dentro de la perforación mientras desciende y durante el colado del concreto. Esto es crítico porque una pila descentrada dentro de su perforación puede tener zonas con recubrimiento insuficiente, comprometiendo la protección del acero justo en un elemento que trabaja enterrado y expuesto a la humedad del subsuelo de forma permanente.

En muros Milán o de contención, donde el armado suele tener forma de panel vertical en lugar de jaula circular, el PIL75 cumple la misma función de mantener el acero separado de las paredes de la excavación, garantizando que el muro quede con el recubrimiento uniforme necesario para resistir el empuje del terreno y, en muchos casos, actuar también como elemento de contención permanente de la excavación.

Un detalle que no debe pasarse por alto

Al elegir el separador correcto para una pila o muro Milán, es fundamental verificar que su altura no sea mayor que el recubrimiento o el peralte del elemento. Un separador más alto de lo necesario puede desplazar el armado hacia el centro de la perforación más de lo calculado, reduciendo la sección efectiva de acero que realmente trabaja dentro del elemento. Por eso, antes de definir la cantidad de piezas a comprar, conviene confirmar con el proyecto ejecutivo el recubrimiento exacto que exige cada pila o muro.

Distribución recomendada en obra

La colocación del Separador PIL75 sigue una recomendación específica: se sugiere colocar tres discos sobre el mismo estribo por cada metro lineal de la jaula de refuerzo. Esta distribución evita puntos sin protección a lo largo de toda la longitud de la pila, algo especialmente importante en elementos que pueden alcanzar varios metros de profundidad y donde no existe forma de inspeccionar visualmente el resultado una vez colado el concreto.

PIL75 frente a PIL50: ¿cuándo usar cada uno?

Dentro de la misma línea de separadores para pilas existe el Separador PIL50 (Variante DP200), con una altura de recubrimiento de 5 centímetros, indicado para proyectos donde el recubrimiento especificado es menor. La elección entre uno y otro depende exclusivamente de lo que indique el proyecto estructural según las condiciones del terreno, el tipo de exposición y la profundidad del elemento.

Conclusión

El Separador PIL75 resuelve un problema muy particular dentro de la cimentación profunda: garantizar el recubrimiento del acero en un elemento que se cuela a ciegas, sin posibilidad de verificación visual posterior. Su cara amplia, su alta capacidad de carga y su función de guía durante el hincado lo convierten en una pieza indispensable para cualquier proyecto que incluya pilas, pilotes o muros Milán.

En Surmac México contamos con el Separador PIL75 y su variante de menor recubrimiento PIL50, junto con toda la línea de silletas, discos separadores y conectores mecánicos para el habilitado de acero. Asesoramos sin costo a contratistas e ingenieros residentes para definir el separador correcto según la profundidad y el tipo de cimentación de cada proyecto, con envíos a los 32 estados de la República Mexicana.
